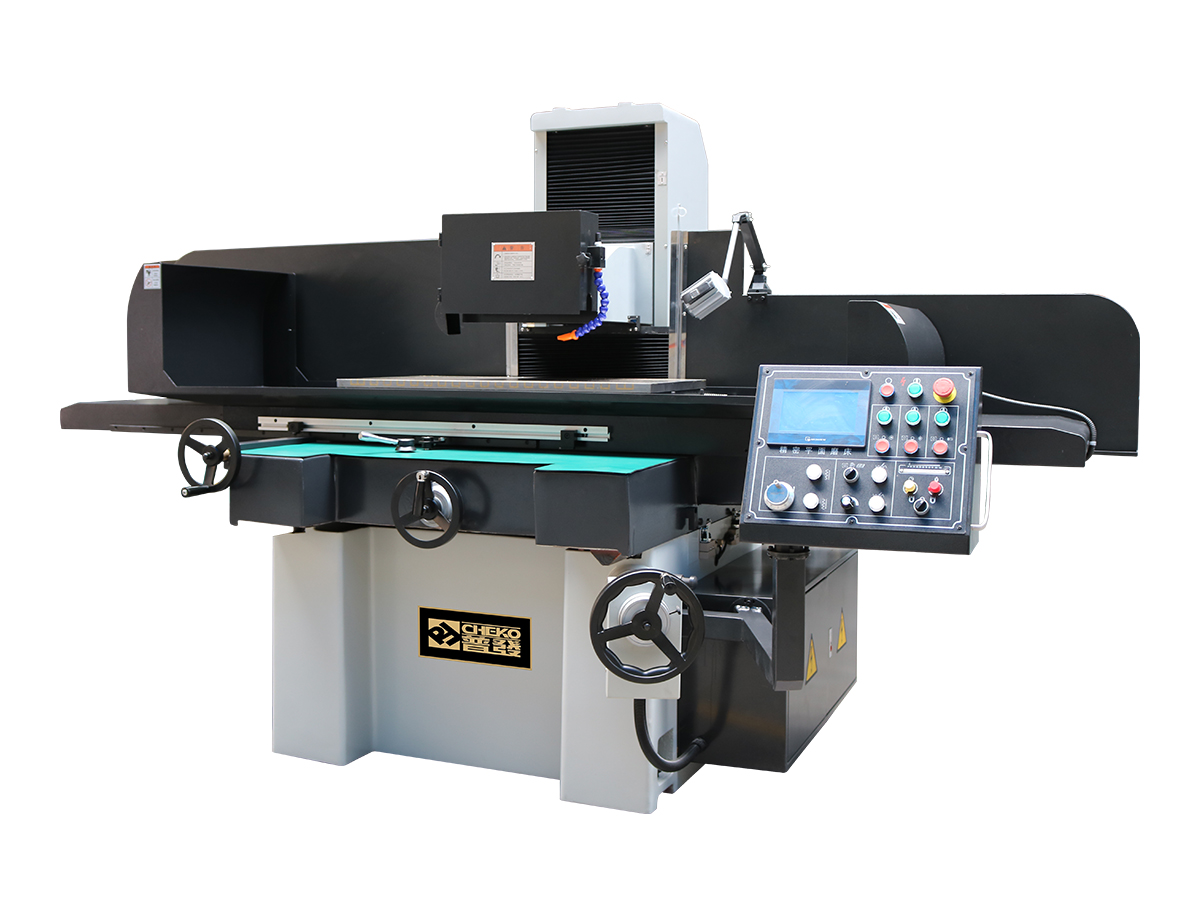

PFG-5010MSD程控精密平面磨床

機床名稱：三軸自動精密平面磨床（單軸程式控制）

機床型號：PFG-50100MSD

工作臺面尺寸（長×寬）：1000mm×500mm

工作性能：前後、左右及上下三軸全自動操作，上下採用日本三菱PLC程式控制系統及AC伺服馬達控制，客制人機觸控介面，操作簡單、方便、易懂。具有半自動平面磨削/全自動平面磨削/單溝槽自動磨削功能。

機床用途

本機床在繼承傳統平面磨床基礎上採用框架結構，剛性強、結構對稱、穩定性強等優點的基礎上，引進國際先進的動態剛性設計理念，優化設計了移動部件。機床扭矩大，快速回應特性佳，適用於汽車、模具、航空航太、軍工、五金等各種機械加工領域的需求。

本磨床主要是用砂輪周邊磨削鋼料、鑄鐵及有色金屬等各種材料。根據工件材料、形狀，可採用不同的裝夾、定位方法。一般平面，可以採用電磁吸盤或直接緊固於工作臺上進行磨削加工；平面、直角面、任意角度、圓柱端面及其它一些特殊形狀，可在夾具或多功能強力電磁吸盤上進行磨削加工。

機床技術規格、關鍵部件、隨機附件清單

1、技術規格：

? 工作臺面尺寸（長×寬）：1000mm×500mm

? 工作臺行程（手動：左右×前後）: 1150mm×580mm

? 主軸中心到工作臺最大距離: 600mm

? 工作臺X軸導軌: 一“V”一平貼塑導軌（人工精密刮研）

? 上下機械手動進給: 每格刻度0.001mm   每轉一圈1mm

? 上下單次自動進刀量：0.001mm-0.01mm

? 砂輪尺寸（外徑×寬×內徑）：?355mm×40mm×?127mm

? 主軸轉速（50HZ/60HZ）：1450/1800R.p.m

? 前後手動進給: 每格刻度0.02mm   每轉一圈5mm

? 主軸馬達功率：10HP  7.5KW

? 液壓馬達功率：5HP  3.75KW

? 上下伺服馬達功率：750W

? 前後步進馬達功率：80W

? 主軸軸向偏擺跳動精度：≦0.002

? 主軸徑向偏擺跳動精度：≦0.002

? 加工精度之五點等高試磨塊試磨精度：≦0.003/300mm

? 加工精度之加工工件表面光潔度：Ra0.25

? 機器外形尺寸（長×深×高）：4300mm×2600mm×2200mm

? 機器淨重：4000KG

2、關鍵部件清單：

3、隨機附件清單：
